KC3上悬、中悬侧窗手摇开窗机

    江苏麒智机械设备制造有限公司集科研、设计、制作、安装于一体,专业生产、经营、销售如下产品:
    A:开窗机系列:上悬天窗电动开窗机、中悬侧窗开窗机、中悬侧窗手摇开窗机、平开窗电动开窗机、立转窗电动开窗机等。
    B:电动工业门系列:推拉门、平开门、折叠门、卷帘门、提升门、上叠门等。
    C:电动采光排烟天窗系列:一字型、三角型、圆拱型、避风型电动采光排烟天窗等...
订购热线:18952638333

一、概述

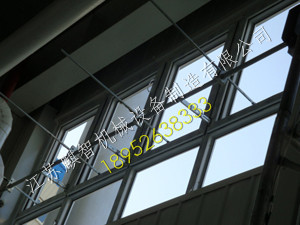

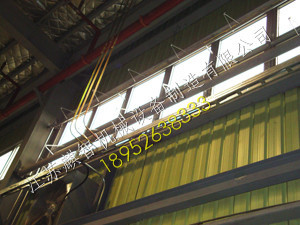

本开窗机外壳采用铝合金压铸工艺,外型美观。限位装置采用螺杆内压式,结构紧凑。采用双头蜗杆传动,启闭速度快。撑脚采用铝合金压铸工艺,造型精美。传动管与输出轴采用暗销连接,是原有手摇开窗机不可比美的精品开窗机。本手摇开窗机专为工业厂房、仓库、影剧院、礼堂和食堂等建筑物的中悬或上悬侧窗的窗扇起闭之用。

二、产品特点

1、上、中、下机壳体材质由原铸铁外壳改为铝镁压铸件,大大提高了外观效果。

2、开关器:撑脚改为铝镁压铸件,撑杆用冷拉型钢,表面镀锌。

3、传动管支架与联动管支架改为现场连接型,无须埋件。

三、结构和原理

开窗机工作时,由手摇柄摇动手摇机,手摇机输出轴经联动管带动中机和上机运行,中机和上机通过传动管带动 开关器 运行,从而实现窗扇的开启和关闭。

四、开窗机的选用

上悬、中悬侧窗启闭极限扇数及长度见下表:

窗扇启闭形式 ZUI大启闭角度 组合排数 窗 扇 高 度
900 1200 1500
启闭扇数 启闭长度 ( 米 ) 启闭扇数 启闭长度 ( 米 ) 启闭扇数 启闭长度 ( 米 )
中悬侧窗 60 ° 单排 12 10.8 12 14.4 12 15
二排 12 5.4 12 7.2 12 9
三排 12 3.6 12 4.8 12 6



注:表中的极限启闭扇数与极限长度,以开窗机居中左右两边对称启闭计,如单边,窗扇数量和启闭长度均应减半。

KC3 侧窗手摇开窗机开关器为撑杆撑脚形式。撑脚采用铝压铸工艺,外形美观、结构紧凑、安装方便。

撑杆规格选用表:

基本窗扇度 窗框中心与内墙距离 撑杆规格
900 120 320
240 450
1200 120 450
240 500
