KC2上悬、中悬侧窗电动开窗机

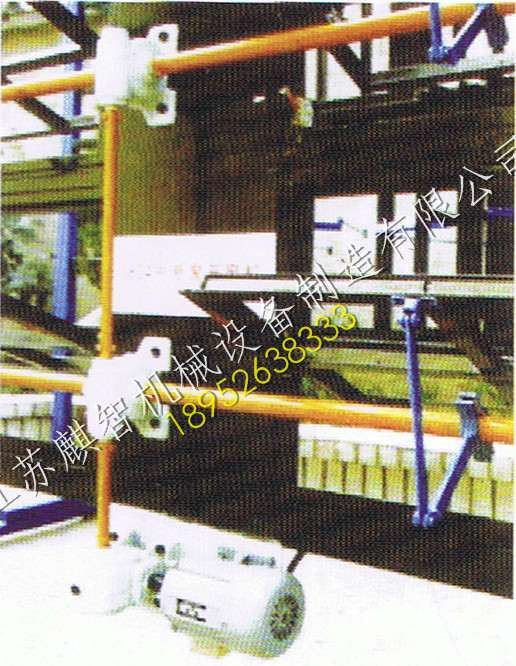

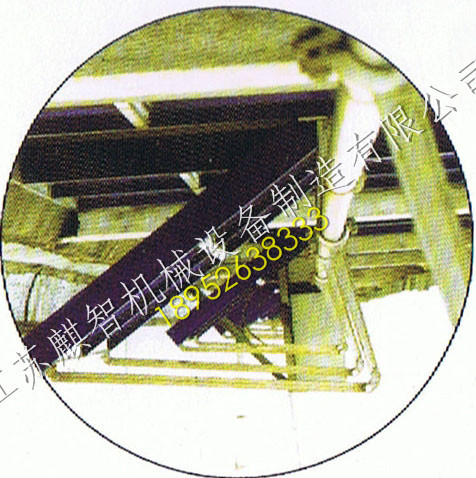

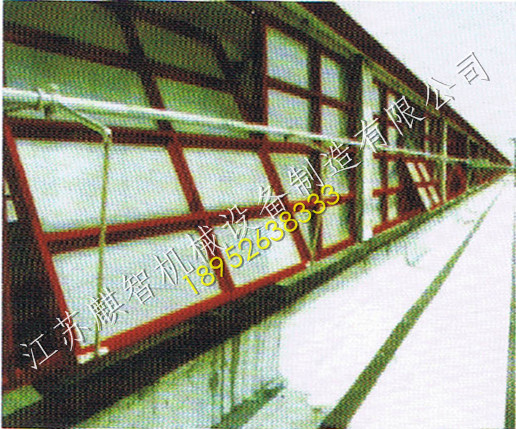

KC2 天窗侧窗电动开窗机 KC2 开启效果图

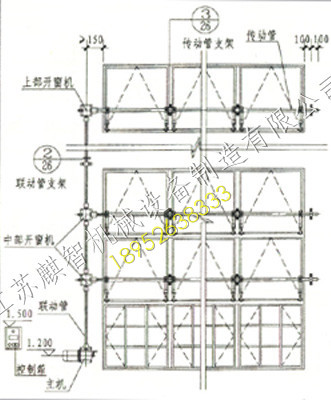

布置图

一、概述

KC2中悬天(侧)窗电动开窗机是本公司开发研制替代原J804电动开窗机的一种机电一体化新型开窗机,具有外形美观、结构紧凑、传动阻力小、噪音小、安装方便等特点,是目前国内先j的开窗机产品。它可根据使用要求附设遥控、烟控、温控、风控、雨控等传感装置自动控制窗扇启闭。适用于一般工业厂房、仓库、车站候车室、侯机楼、影剧院、礼堂和食堂等建筑物的中悬天(侧)窗的启闭。产品符合国家建筑标准设计图集06CJ06-1要求。

二、产品特点

1、开窗机机体由原铸铁件改为铝镁压铸件,行程控制与天(侧)窗电动开窗机KC1相同。

2、开关器采用铝合金压铸工艺,外形美观、结构紧凑,有效地提高抗腐蚀能力和使用性能。

3、控制功能上增加了风控、雨控、温控、烟控、光控及消防接口,达到智能控制,满足现代化厂房的要求。

4、传动管支架、联动管支架,均改为冲压成型件,内衬滑动轴承,减少了现场埋件和传动噪音。

5、增加了上、中、下机和连接板{铝镁压铸件),适应于不同立柱方向的安装,方便维修,外观及使用性能均跃上了崭新的台阶。

6、电气控制由原来的强电控制改为弱电控制。

三、主要技术参数

 开窗机型号 KC2
 电动机型号 YS-8014
 电压(V) 380
 功率(KW) 0.55
 电机转速(r/min) 1400
 输出轴转速(r/min) 20
 防护等级 IP44



四、KC2侧窗电动开窗机的选用

1、上悬、中悬侧窗启闭极限及长度参见下表

窗扇启闭形式 ZUI大启闭角度 组合排数 窗扇高度
900 1200 1500
启闭扇数 启闭长度(米) 启闭扇数 启闭长度(米) 启闭扇数 启闭长度(米)
中悬 侧窗 70 ° 单排 36 48 24 48 18 32
二排 44 32 32 32 24 24
三排 54 18 36 18 24 18
四排 56 16 48 16 24 18
五排 60 16
六排 60 16



注:表中的极限启闭扇数与极限长度,以开窗机居中左右两边对称启闭计,如单边,窗扇数量和启闭长度均应减半。

2、KC2侧窗电动开窗机开关器为撑杆撑脚形式。撑脚采用铝压铸,外形美观、结构紧凑、安装方便。

撑杆规格选用表

基本窗扇度 窗框中心与内墙距离 撑杆规格
900 120 320
240 450
1200 120 450
240 500
