ZSM电动提升门

    江苏麒智机械设备制造有限公司集科研、设计、制作、安装于一体,专业生产、经营、销售如下产品:
    A:开窗机系列:上悬天窗电动开窗机、中悬侧窗开窗机、中悬侧窗手摇开窗机、平开窗电动开窗机、立转窗电动开窗机等。
    B:电动工业门系列:推拉门、平开门、折叠门、卷帘门、提升门、上叠门等。
    C:电动采光排烟天窗系列:一字型、三角型、圆拱型、避风型电动采光排烟天窗等...
订购热线:18952638333

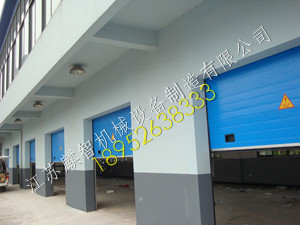

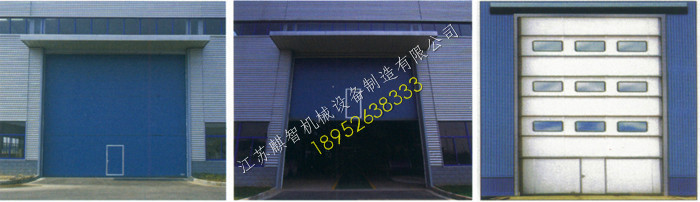

一:ZSM提升门(国标图集号03J611--4)

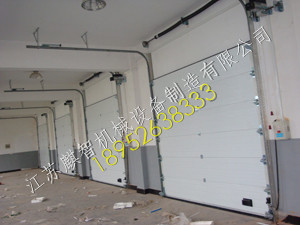

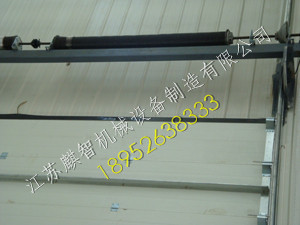

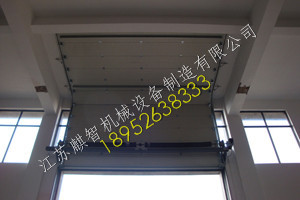

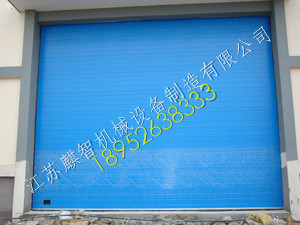

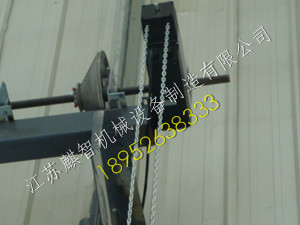

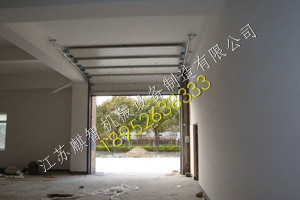

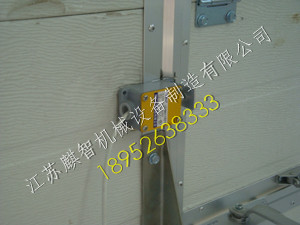

提升门是我公司总结国内外,同类产品的优点,自主开发的新一代产品。它适用在车间、仓库、工业厂房等场合用门。该门借住弹簧平衡装置,利用小功率传动系统,沿墙体垂直提升,占用左右空间小,上下启闭灵活。配有弹簧防断装置及钢丝绳断离装置。电器控制配置了电机过载,过压装置。门板聚氨酯发泡密度大,具有良好的保温隔热性能,开门机上有手电动转换装置,在停电或有紧急时可以快速开启门体。配有遥控器,并可以根据客户要求开小门及窗。

主要技术参数及材料规格

1、门洞宽:图纸标明尺寸

2、工作电压/频率:380V50HZ

3、电机功率:380W

4、门板厚:40mm

5、系数:K≤0.033W/M.K

6、适应温度:-45℃--﹢90℃

7、抗风压:550N/㎡

8、运行速度:12M/min

9、遥控距离:50米

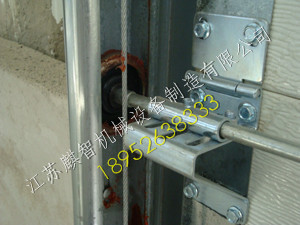

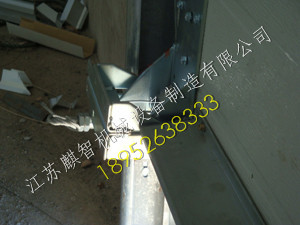

10、配置说明:选用2.2mm厚防轮子突落2英寸轨道,2寸长钢轮,改变了原来尼龙轮子的不耐磨。4.0mm壁厚轴承架,2.0mm壁厚通长附轨,2.0mm铰链,铝合金下密封骨架,三元乙丙密封条四面密封,每个门配两道外置加强筋。

一、产品说明:

新型的工业提升门,系引进德国萨尔茨勒公司技术,新一代工业厂房用门。结构先进,设计合理,分布美观,品质高雅,在当代门业中独具一格。门板采用德国技术的GRP板,具有质轻、防紫外线,透光率高,机械强度高,隔热效果好,耐候性好,符合GB8624-2006标准B级难燃。导轨采用高强度铝合金导轨,永不生锈。门板连接,采用铝质自转轴无铰链式,在整体型垂直导轨中运行,转折自如,噪音小。它借助弹簧平衡系统,利用小功率传动装置,沿墙体垂直上升或转折移动。左右所占空间小,上下启闭十分灵活,且设有安全保护装置,下降时触及障碍物,立即停止并返还到全开状态。若有意外发生,门体可转换成用手动迅速启闭,确保人员、财产快速撤离。有良好的隔热阻音及防雨抗风功能,操作简单,安全可靠,显示其独特的品质。该门广泛用于工业厂房、仓库、消防、车库等建筑物。

二、主要技术参数
选用代号 ZSM1 ZSM2 ZSM3 ZSM4
选用洞口(mm) ZUI大宽度B 8000
ZUI大高度A 5500(上升HL=2000-3000转折,可达7000mm)
门洞上沿预留空间(h)mm ZSM1 510mm
ZSM2 HL(半转折高度)
ZSM3 门洞高+400mm
ZSM4 265mm
门洞左边预留空间(SL)mm 当(100≤SR<350) ≥350
门洞左边预留空间(SR)mm 当(100≤SL<350) ≥350
电压(V)频率(Hz) 380/50
功率(W) 180(主机可以任选国产或进口)
启闭速度(m/s) 0.2~0.28
专用配件
