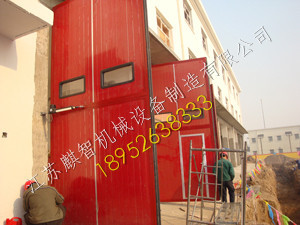

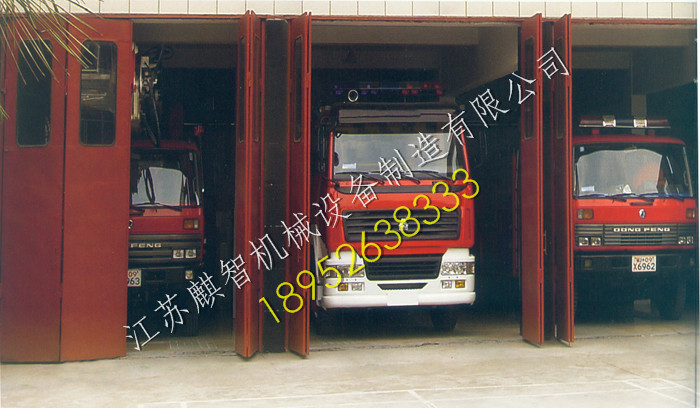

ZM电动折叠门

    江苏麒智机械设备制造有限公司集科研、设计、制作、安装于一体,专业生产、经营、销售如下产品:
    A:开窗机系列:上悬天窗电动开窗机、中悬侧窗开窗机、中悬侧窗手摇开窗机、平开窗电动开窗机、立转窗电动开窗机等。
    B:电动工业门系列:推拉门、平开门、折叠门、卷帘门、提升门、上叠门等。
    C:电动采光排烟天窗系列:一字型、三角型、圆拱型、避风型电动采光排烟天窗等...
订购热线:18952638333
ZM折叠门 可分为: 手动折叠门SZM 电动(传统型)折叠门DZM 电动(双机型)折叠门DSZM

一、概述

折叠门是自动门系列产品之一,具有外形美观、气派、保温性好、开启灵活、方便、占用空间小、结构紧凑等特点。广泛运用于车库、仓库、车间等建筑大门。

二、产品特点

1、电动门采用特种驱动电机和控制箱,动力更强劲、性能更优异。

2、电动门的电动控制和手动控制之间的转换,只需拉动手电动离合装置可离合。

3、电动门设有电器控制延时保护装置。

4、门扇间装有三元乙丙密封件,特制的底端密封毛条,克服了常规橡胶密封件易磨损、易老化,不适应恶劣环境的缺陷,具有更长的使用寿命。

5、电动门在门扇的中密封处可装有气囊保护的感应装置,保证门扇正在关闭时如有行人或通行车辆碰及,门扇立即开启,充分保障安全。

6、该门门框可选用优质型钢、不锈钢或铝型材。

7、门板可采用GFK板、防火岩棉板或彩色夹心板,并可加设多种造型的采光窗,有坚固、耐气候、保温隔热、阻燃、隔音、密封等特点。

三、结构原理

手动折叠门:由门扇、门框、上导轨、上导轮、铰链、插销、五金件等组成。手动推拉门扇的边框,使门扇上部的上导轮沿上导轨移动,实现门扇的折叠平开。

电动(传统型)折叠门:由门扇、门框、楣架、开门机、密封、传动杆及传动架总成等组成。开门机由减速机、机电控制部分等组成。电机输出轴带动齿条移动,齿条平移带动边门扇旋转,从而带动中门扇导向轮在导轨内移动、折叠、实现门扇的开启和关闭。

电动(双机型)折叠门:由门扇、铰链、门框带上导向装置、2套曲臂式开门机构及防台门闩等组成。曲臂式开门机构旋转拉动边门扇转动,从而带动中门扇通过上导向轮在上导轨内移动、折叠、实现门扇的开启和关闭。

四、主要技术参数

手动折叠门:

选用代号 SZM
适应门洞 ZUI大宽度(mm) 12000
ZUI大高度(mm) 10000
电动(传统型)折叠门:

选用代号 DZM
适应门洞 ZUI大宽度(mm) 4800
ZUI大高度(mm) 5100
功率(W) 400W
电压(V) 三相380V
频率(HZ) 50HZ
电机速度(r/min) 1400r/min
ZUI大输出扭矩 100N.m
运行速度 0.28m/s
环境温度(℃) -20℃--40℃
